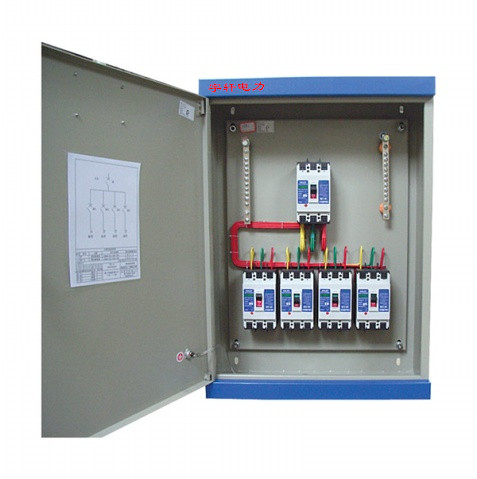

家用配電箱是每一個家庭都會設計到的設備，配電箱內部的主要部件有：電表、斷路器、電線，電路表是用于統計電量的使用情況，空氣開關也就是斷路器，是位于主干供電線路當中，對主線路實現了電力的控制和保護，一般也可以稱之為總斷路器和總開關。
家用配電箱如果只是作為小動力或者照明配電，在進線小于10平方，開關位數小于20位時，開關的寬度尺寸每一邊加上20毫米，就是配電箱的寬度，高度是開關的高度再加上40MM，深度為開關至深度加上10毫米。
如果相同情況下的開關位數大于20位，這個時候配電箱需要布置兩排開關，開關的寬度尺寸為每一邊增加40MM，高度為開關的高度增加40毫米，深度為至高的深度增加10毫米。
當家用配電箱為動力配電箱和照明配電箱時，配電箱的大小算法和上述的過程基本相同，需要注意的是當進線大于10平方的時候，需要考慮到進線彎曲半徑的一段接線端子要預留足夠的空間，配備兩排布置的開關應該考慮到布線的走線情況。
